یک نمودار کنترل فرآیند آماری برای اکسل Microsoft ®Excel® را دانلود کنید.

با وجود اینکه ابزارهای نرم‌افزاری متعددی برای کنترل فرآیند آماری (SPC) وجود دارد، بسیاری از مهندسان و به‌ویژه آماردانان هنوز به طور مکرر از اکسل برای ایجاد نمودارهای کنترلی استفاده می‌کنند. الگوی نمودار کنترلی که در این صفحه ارائه شده، به عنوان یک ابزار آموزشی طراحی شده است تا به شما کمک کند معادلات مربوط به تنظیم محدودیت‌های کنترلی در نمودار کنترلی شوهارت، به ویژه نمودارهای X-bar، R و S را درک کنید.

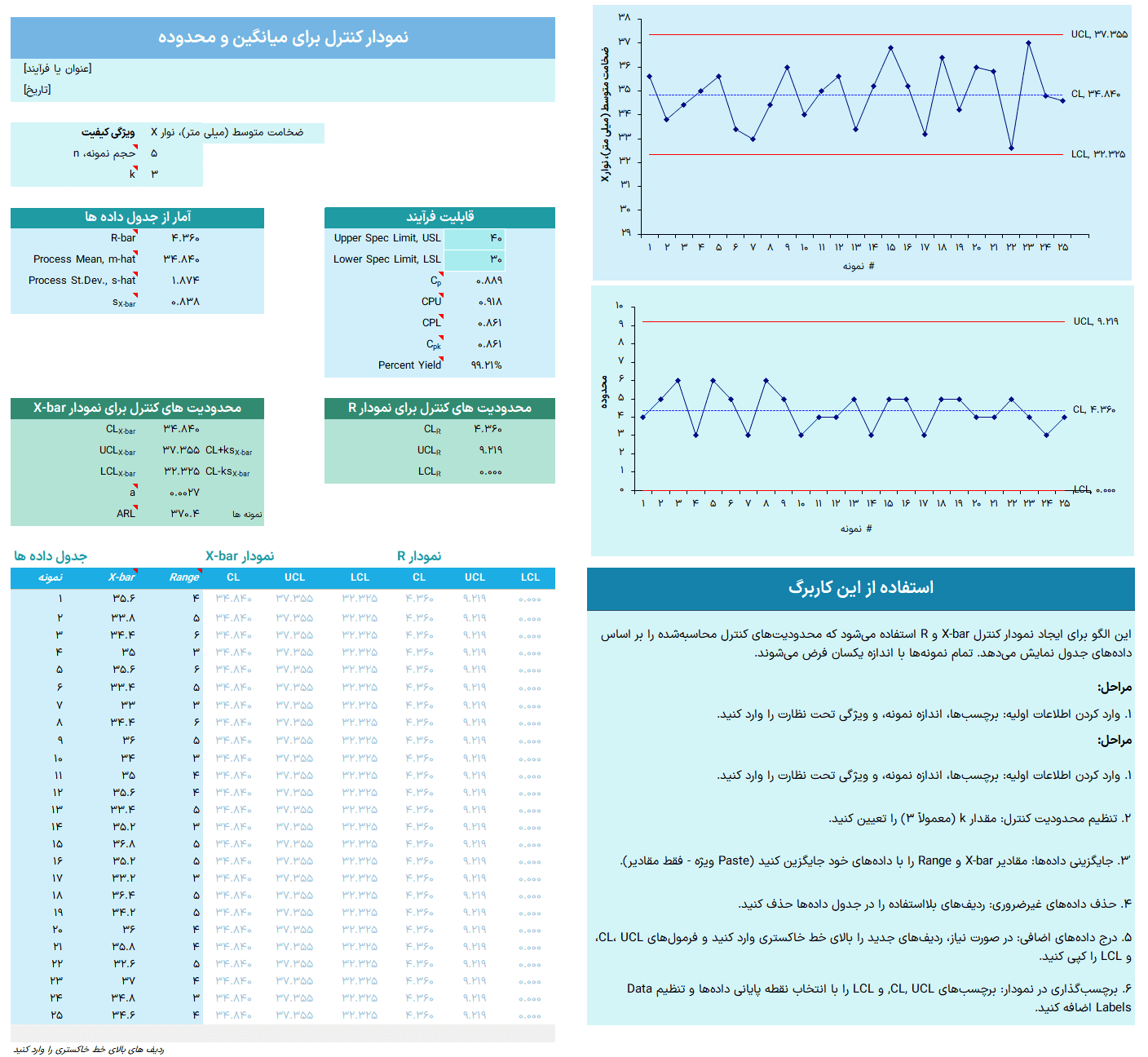

اکسل نمودار کنترلی فرآیند آماری SPC-میانگین و محدوده

برای اطلاعات بیشتر و منابع مرتبط با ایجاد نمودارهای کنترلی، نوشته های زیر را مطالعه کنید.

مناسب برای: اکسل 2007 یا نسخه‌های جدیدتر

بدون نیاز به نصب و ماکرو – فقط یک صفحه‌گسترده ساده

این الگو شامل یک نمودار کنترل از پیش طراحی شده برای نمونه میانگین و محدوده، یا نمونه میانگین و انحراف استاندارد (دو کاربرگ در یک فایل) است. کافیست داده‌های خود را وارد کنید و محدودیت‌های کنترلی به طور خودکار بر اساس اطلاعات وارد شده محاسبه خواهند شد.

– ارزیابی قابلیت فرآیند شامل محاسبه Cp، CPU، CPL، Cpk و درصد بازده برای محدودیت‌های مشخصات تعیین‌شده است.

نکته: در نمودار کنترل X-bar و R، تعداد مشاهدات در هر نمونه (n) می‌تواند بین 2 تا 25 باشد. در نمودار X-bar و S، n باید بیشتر از 4 باشد.

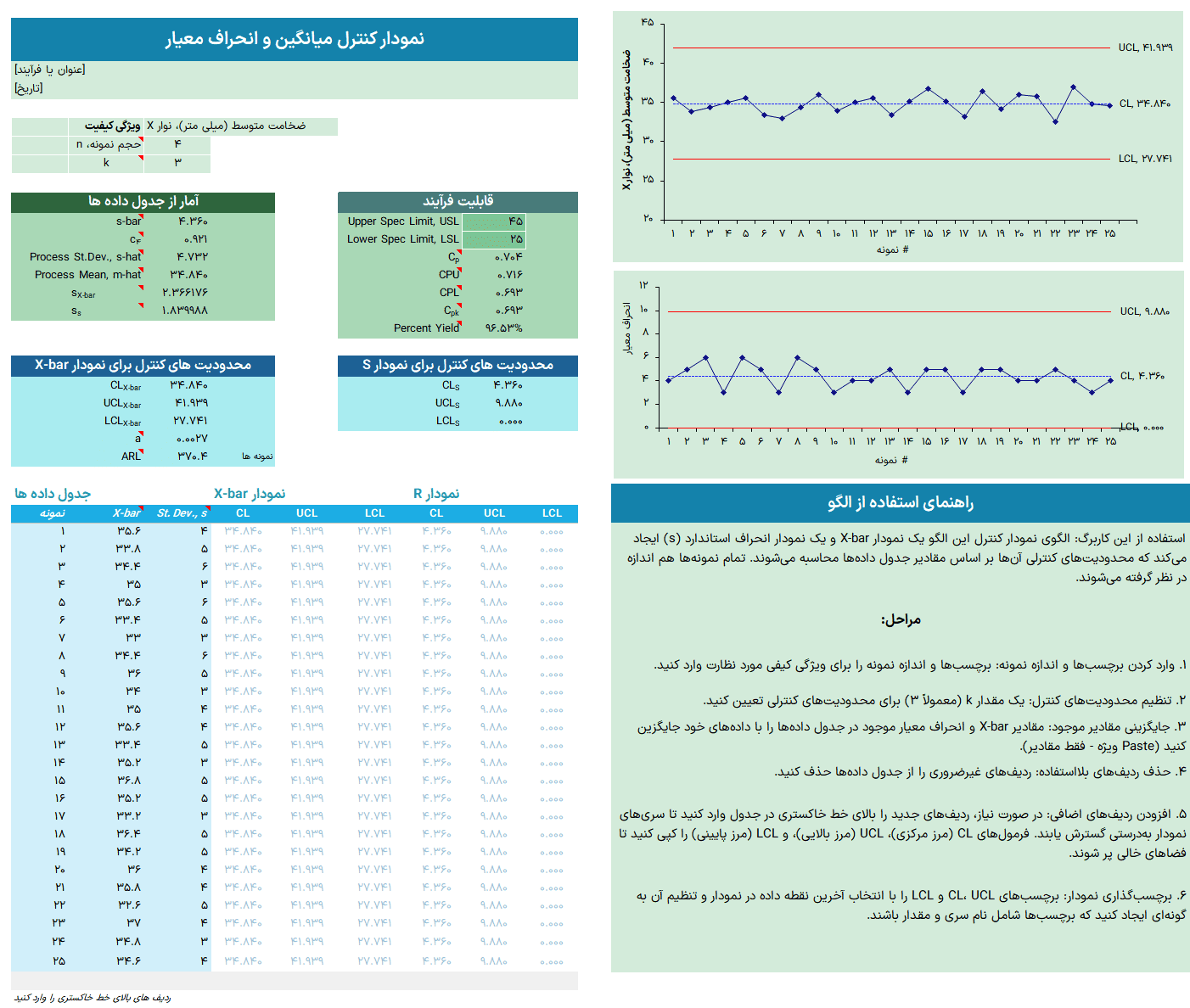

اکسل نمودار کنترلی فرآیند آماری SPC-میانگین و انحراف معیار

ایجاد نمودار کنترل

الگوی نمودار کنترل ارائه‌شده در بالا برای رایج‌ترین انواع نمودارهای کنترلی مناسب است: نمودار X-Bar (که میانگین یک نمونه را در طول زمان نمایش می‌دهد)،

نمودار R (که محدوده یا حداکثر و حداقل یک نمونه را در طول زمان نشان می‌دهد) و نمودار s (که انحراف استاندارد نمونه را در طول زمان ترسیم می‌کند).

این نمودارهای کنترلی را بر اساس اصطلاحات موجود خاص طراحی کرده‌ایم. منابع آنلاین عالی وجود دارند که فرمول‌ها و مراحل ایجاد این نمودارهای کنترلی را به تفصیل توضیح می‌دهد.

می‌دانم که در نهایت از من پرسیده خواهد شد که چگونه مقادیر d2 و d3 برای نمودارهای X-bar و R محاسبه می‌شوند. این مقادیر به ترتیب میانگین و انحراف معیار آماره W = R/s هستند و معمولاً در اکثر کتاب‌های درسی یا منابع مرتبط با نمودارهای کنترلی به صورت جدول ارائه می‌شوند.

W معمولاً به عنوان محدوده نسبی یا محدوده دانشجویی شناخته می‌شود و برای تخمین انحراف استاندارد فرآیند زمانی که تنها میانگین و محدوده نمونه در دسترس باشد، مورد استفاده قرار می‌گیرد.

تصمیم گرفتم که از ادغام عددی توزیع محدوده در اکسل استفاده نکنم و به همین دلیل مقادیر فاکتورها را به صورت سخت‌کد در یک آرایه قرار دادیم.

به همین دلیل، نمودار X-bar تنها برای اندازه نمونه‌های ۲ تا ۲۵ محدود شده است. چالش اصلی در ایجاد نمودار s، محاسبه ضریب c4 است.

این محاسبه نیازمند استفاده از تابع گاما برای محاسبه فاکتوریل اعداد نیمه صحیح است.
