چرا اقدام به طراحی فایل اکسل رسم نمودار جعبه ای Box plot کردیم؟

یکی از معروف‌ترین نمودارها که بسیاری از شاخص‌های آمار توصیفی مربوط به داده‌ها را نشان می‌دهد، «نمودار جعبه‌ای» (Boxplot) است. این نمودار توسط آمارشناس مشهور آمریکایی «جان توکی» (John Wilder Tukey) در سال 1969 معرفی شد. در این صفحه از محصولات سونار وب به بررسی اکسل رسم نمودار جعبه ای Box plot *نمودار جعبه ویسکر * Box and Whisker Plot و با شیوه ترسیم آن را در اکسل آشنا می‌شویم.

اکسل رسم نمودار جعبه ای Box plot نمودار جعبه ویسکر Box and Whisker Plotنمودار-جعبه-ای

ذکر این نکته ضروری است که گاهی به نمودار جعبه‌ای، «نمودار جعبه و خط» (Box and Whisker) نیز می‌گویند.

در آمار توصیفی، نمودار جعبه ای Box Plot نوعی نمودار است که اغلب در تجزیه و تحلیل داده­ ها استفاده می­شود. نمودار جعبه ­ای ابزار گرافیکی نیرومندی است که توانایی مقایسه گروه­ها را به صورت شهودی فراهم می ­کند.

نمودارهای جعبه ­ای بصورت توزیع داده­ های عددی و انحراف از طریق نمایش یک چهارم داده ­ها (یا صدک­ ها) و میانگین ­ها ، شرایط داده­ ها را نشان می­دهد.

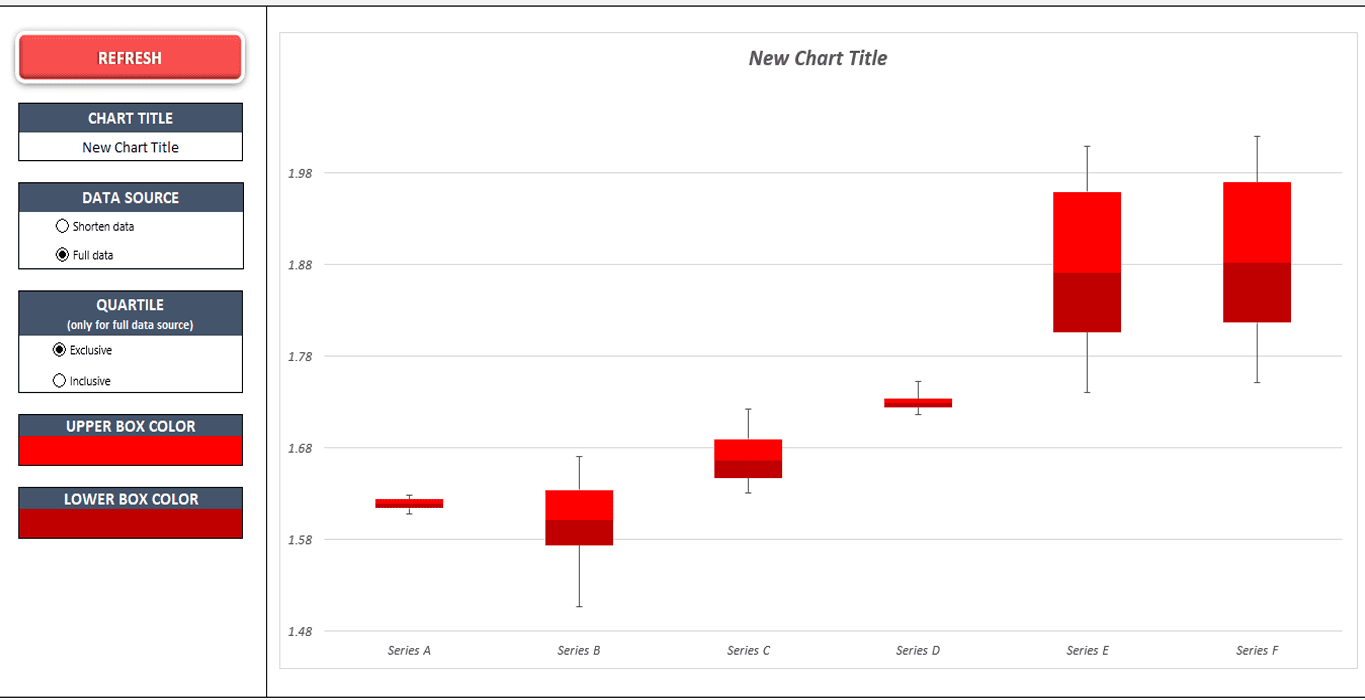

Box-and-Whisker-Plot-Maker-Excel-Template-SS6

تشخیص اینکه آیا داده ­های متقارن در کنار هم قرار گرفتن یا میزان تجمع داده در کدام مناطق است و یا تشخیص میزان چولگی به راست یا چپ از توانایی­ های این نمودار است.

برای تحلیل داده ­ها گاهاً باید در مورد تنوع یا پراکندگی داده ­ها اطلاعات داشته باشید. نمودار جعبه ای Box Plot یک نمودار است که چگونگی پخش مقادیر در داده­ ها را نشان می­دهد.

نمودار جعبه‌ای یک روش استاندارد برای نمایش توزیع داده‌ها است که براساس شاخص‌های آماری «کوچکترین مقدار» (Minimum)، «چارک اول» (First Quartile -Q1)، «میانه» (Median)، «چارک سوم» (Third Quartile- Q3) و «بزرگترین مقدار» (Maximum) ساخته شده است.

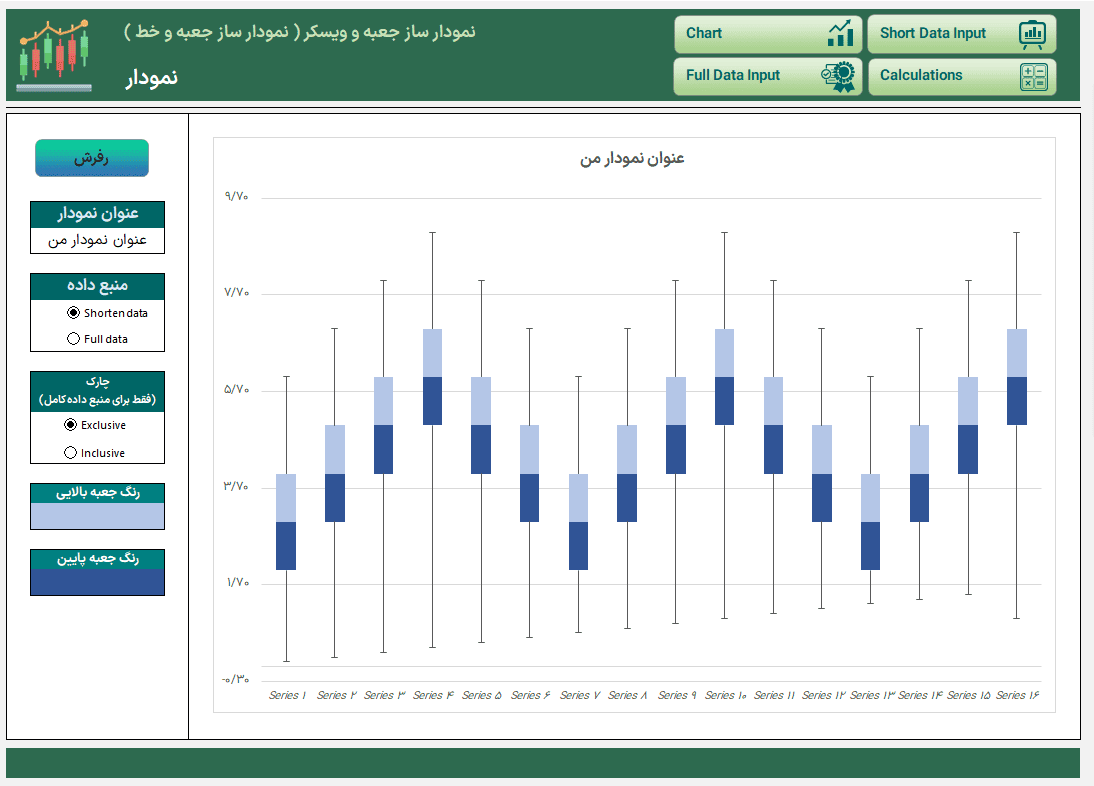

اکسل رسم نمودار جعبه ای Box plot نمودار جعبه ویسکر Box and Whisker Plot-نمودار

همچنین این نمودار می‌تواند در مورد وجود داده‌های دور افتاده (Outlier) یا پرت، اطلاعاتی به شما بدهد و مقدار آن‌ها را تعیین کند. همچنین نشان دادن تقارن در داده‌ها از کارهایی این نمودار است.

شایان ذکر است که میزان تمرکز و حتی چولگی داده‌ها نیز در این نمودار دیده می‌شود.

نمودارهای جعبه ­ای خلاصه ­ی پنج ویژگی عددی از مجموعه داده­ ها را نشان می­دهد: شامل کمترین مقدار (minimum score)، یک چهارم اول (first (lower) quartile) ، متوسط (median) ​​، یک چهارم، سوم (third (upper) quartile) و بیشترین مقدار (maximum score).

قالب اتوماتیک جعبه و سبیل. نمودارهای طرح جعبه را با یک کلیک ایجاد کنید. نمودار پویا و چارک با گزینه های رنگی مختلف. همه در اکسل.

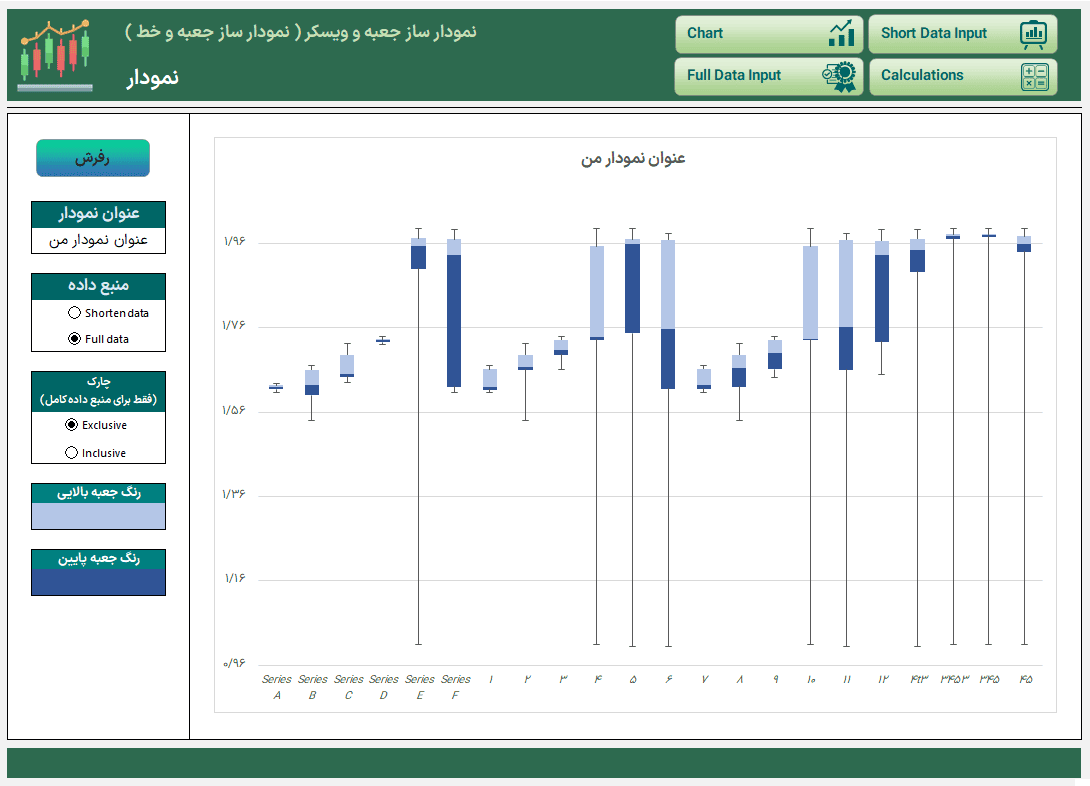

اکسل رسم نمودار جعبه ای Box plot نمودار جعبه ویسکر Box and Whisker Plot-نمودار-1

فایل اکسل رسم نمودار جعبه ای Box plot *نمودار جعبه ویسکر * Box and Whisker Plot یا Excel Box and Whisker Plot Maker برای نمایش مجموعه داده ها استفاده می شود.

علاوه بر این، می توانید مقادیر میانه، چارک 1 و 3، حداقل و حداکثر را در داده های خود مشاهده کنید.

یعنی می توانید از این نوع نمودار برای تجزیه و تحلیل مجموعه داده ها استفاده کنید و این نمودار برای یافتن اینکه آیا داده ها یا محاسبات غیرمنطقی داخل ورودی ها وجود دارد یا خیر کار می کند.

نمودارهای جعبه و ویسکر در اکسل نیز برای تحقیقات و آزمایش های آماری بسیار استفاده می شود.

این قالب Box and Whisker Chart Plot Maker در اکسل به شما کمک می کند تا این نوع نمودار را به راحتی و سریع تولید کنید. تنها کاری که باید انجام دهید این است که یکی از بخش های ورودی داده را با توجه به شماره داده ای که دارید پر کنید. علاوه بر این، اگر داده های بسیار زیادی دارید، باید آن را در قسمت Full Data Input وارد کنید. در غیر این صورت بهتر است از قسمت Shorten Data Input استفاده کنید.

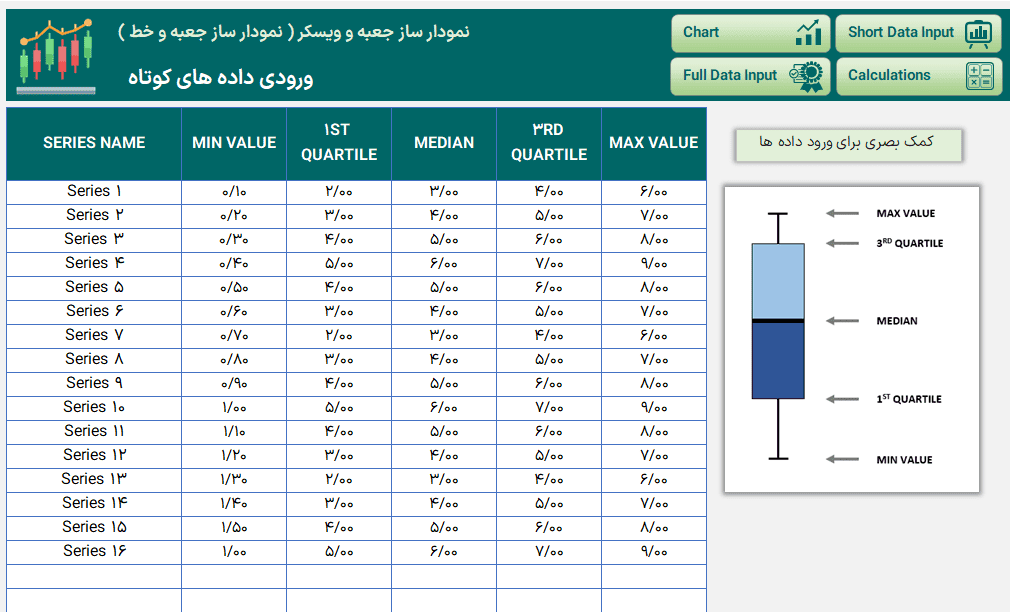

اکسل رسم نمودار جعبه ای Box and Whisker Plot-ورودی کوتاه داده ها

ویژگی های Box and Whisker Plot Maker:

بخش نمودار:

به طور کلی می توانید نمودار جعبه و ویسکر اصلی را با توجه به داده های خود در این قسمت مشاهده کنید.

ابتدا می‌توانید منبع داده را به‌عنوان Full Data یا Shorten Data انتخاب کنید. هنگامی که منبع داده خود را انتخاب کردید، نمودار به طور خودکار به روز می شود.

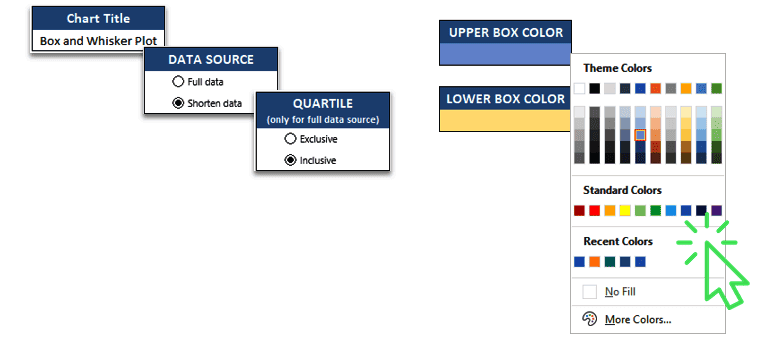

علاوه بر این، می توانید عنوان نمودار را به صورت دستی از صفحه نمودار تغییر دهید. قابل توجه است، همچنین فرصتی برای تغییر رنگ جعبه بالا و پایین از سلول های برگ وجود دارد. پس از تغییر رنگ کادرها، لطفاً فراموش نکنید که روی دکمه Refresh کلیک کنید تا نمودار به روز شود.

Box-and-Whisker-Plot-Maker-Excel-Template-S07

مهم است که متوجه شوید، هر جعبه و سبیل های آن از یک دسته جداگانه از داده های ورودی ایجاد می شوند. بنابراین، آن داده ها به روشی خاص محاسبه می شوند و بر اساس آن نتیجه را به صورت جعبه و دو سبیل به تصویر می کشیم. ما از این جعبه و نمودار سبیل بیشتر برای مقایسه توزیع مقادیر در مدت زمانی استفاده می کنیم.

Box-and-Whisker-Plot-Maker-Excel-Template-S04

بخش ورودی کامل داده ها:

در این قسمت فضایی آرام برای وارد کردن سری داده های شما وجود دارد. اگر مقدار داده برای ایجاد نمودار جعبه و سبیل کافی نباشد، در بالای نام سری، اخطاری را مشاهده خواهید کرد. این الگو مقادیر حداکثر، حداقل، چارک ها و مقادیر میانه مجموعه داده ای که وارد کرده اید را مشخص می کند.

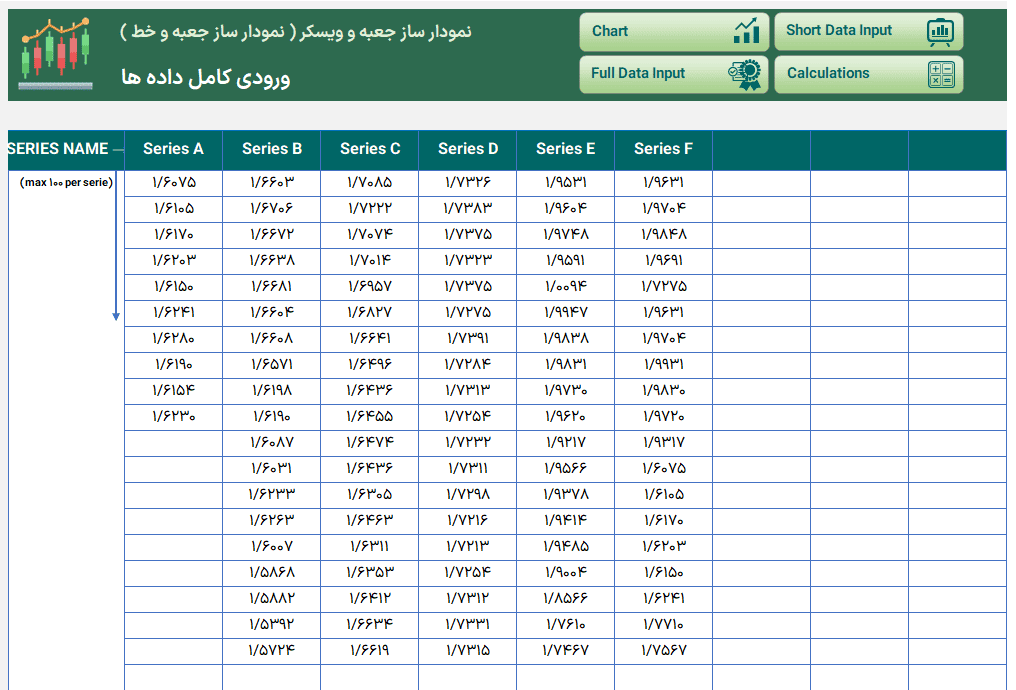

اکسل رسم نمودار جعبه ای نمودار جعبه ویسکر Box and Whisker Plot-ورودی کامل داده ها

بخش ورودی داده کوتاه:

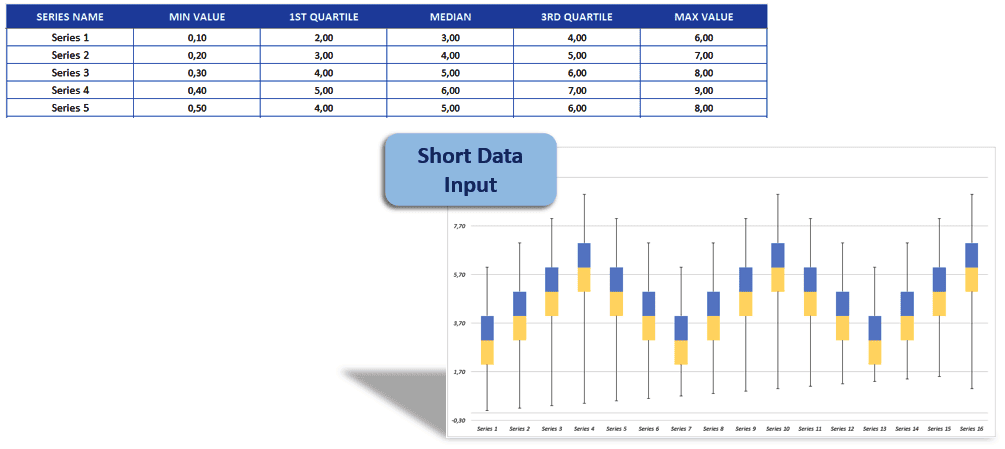

در نهایت می توانید داده های shorten را در این قسمت وارد کنید. شما قبلاً مقدار حداقل، چارک 1 و 3، میانه و حداکثر مقدار سری داده ها را می دانید. بنابراین، نشان دادن نمودار جعبه و ویسکر تمام نقاط ارزش مهم مجموعه داده را نشان می دهد.

Box-and-Whisker-Plot-Maker-Excel-Template-S05

خلاصه ویژگی های Box and Whisker Plot Maker:

• باکس و طرح ویسکر را در اکسل ایجاد کنید
• آماده چاپ کامل
• یادداشت های اطلاعاتی گنجانده شده است
• بدون نیاز به نصب آماده استفاده.
• هم روی مک و هم روی ویندوز کار می کند
• سازگار با اکسل 2010 و نسخه های بعدی
