ابزار تجزیه و تحلیل پاپیون در اکسل (دانلود فایل اکسل نمودار پاپیون Bowtie Diagram * ابزار تجزیه و تحلیل پاپیون فرآیند آسیب). مسیرهای خطر خود را در نمودار علت و پیامد تمیز تجسم کنید. کاملا قابل چاپ با رنگ های متنوع

در قالب اکسل Bowtie Diagram می توانید خطرات و خطرات را تجسم کنید. شما می توانید از این الگو به عنوان ابزاری برای ارزیابی و مدیریت ریسک استفاده کنید. رویدادهای غیرمنتظره یا ناخواسته ممکن است باعث عواقب نامطلوب مانند آسیب، جراحت، تلفات و غیره شود. و شما به راحتی می توانید این را در نمودار پاپیون خود تجسم کنید .

مهمتر از همه، در نمودار لاک پشت ، شما چندین سناریو حادثه قابل قبول و موانعی را که برای جلوگیری از آنها استفاده می کنید، مشاهده می کنید.

تصویر اصلی الگوی اکسل دیاگرام پاپیونی

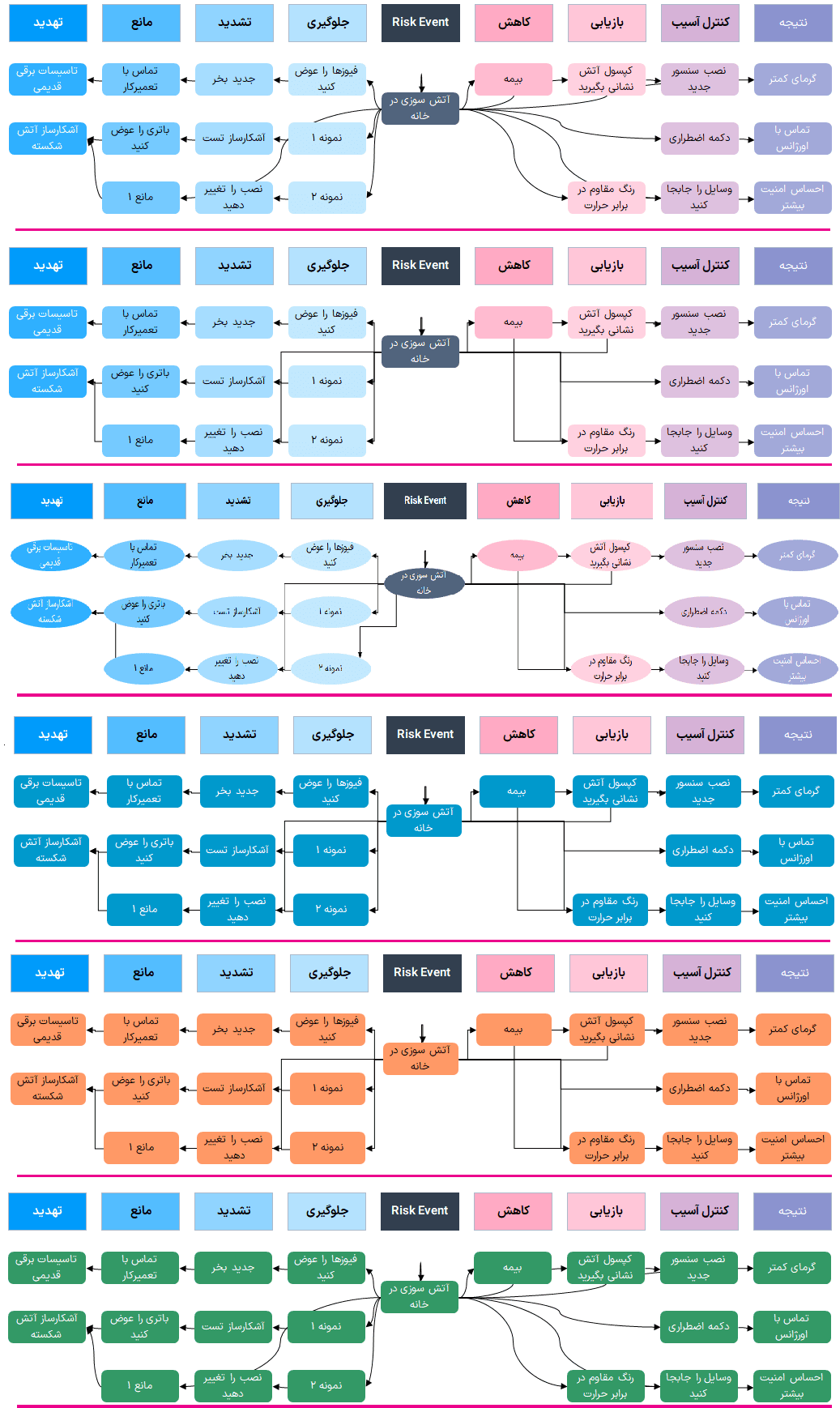

اکسل دیاگرام پاپیون Bowtie Diagram-نمودار3

مزایای روش پاپیون چیست؟

• پاپیون ها روشی ساده، مختصر و مستقیم برای انتقال خطرات هستند.
• آنها به عنوان یک زبان مشترک برای ارتباط ریسک عمل می کنند .
• با تعیین موانع در سناریوها، می توانید کنترل های ریسک را تعیین کنید.
• می توانید نتایج ارزیابی ریسک، از جمله ریسک ذاتی و باقیمانده را نمایش دهید .

این الگوی اکسل نمودار پاپیونی برای تجسم خطرات، پیشگیری از آنها، پیامدهای آنها و مراحل بازیابی آنها بسیار مفید خواهد بود . همچنین با روش پاپیون می توانید همزمان بیش از یک ریسک را آنالیز کنید.

اکسل دیاگرام پاپیون Bowtie Diagram-نمودار1

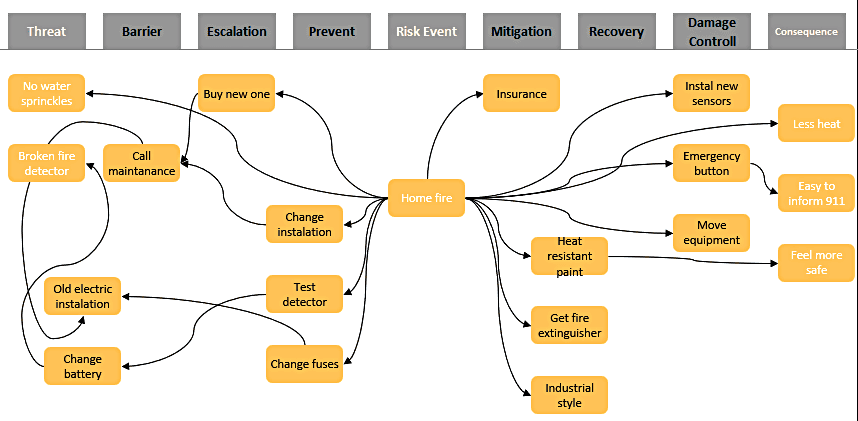

اکسل دیاگرام پاپیون Bowtie Diagram-نمودار4

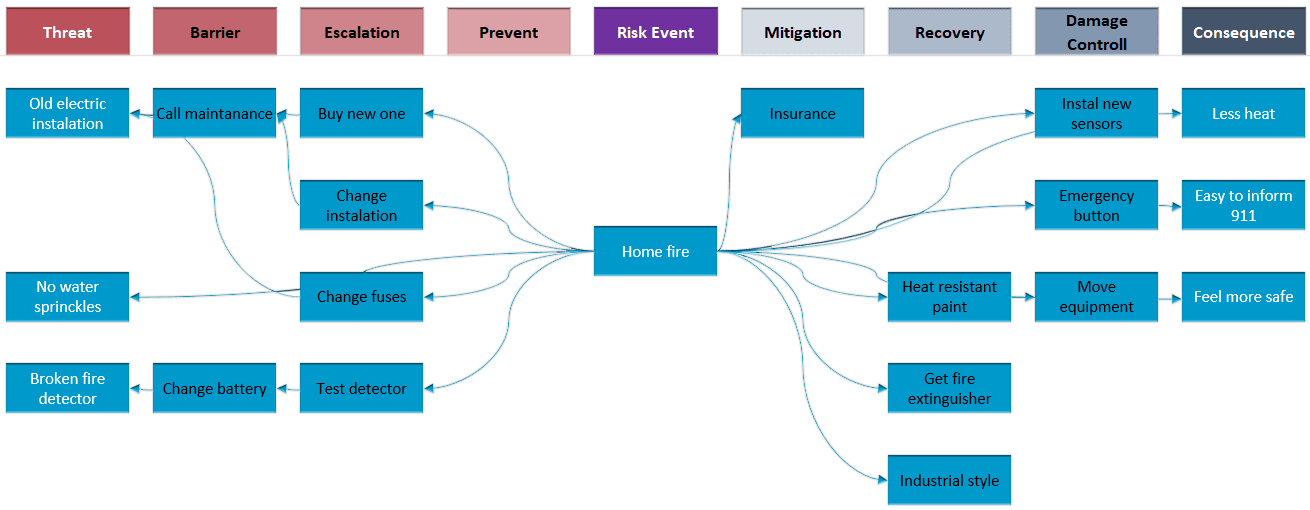

اکسل دیاگرام پاپیون Bowtie Diagram-نمودار1

ویژگی های قالب اکسل Bowtie Diagram:

قالب اکسل Bowtie Diagram اساساً یک برگه با دکمه های مختلف است که می توانید برای به دست آوردن نتیجه دلخواه از آن استفاده کنید:

• بخش ورودی : این بخش شامل دسته‌ها، عناوین، مربوط به و یادداشت‌ها است.
• بخش خروجی : این شامل نمودارهای ترسیمی، نمودارهای صادراتی و نمودارهای واضح است.
• یادداشت ها و تنظیمات : یادداشت های زرد همچنین می توانند پنهان یا نمایش داده شوند. همچنین می توانید تنظیمات را نیز تغییر دهید.

بخش ورودی:

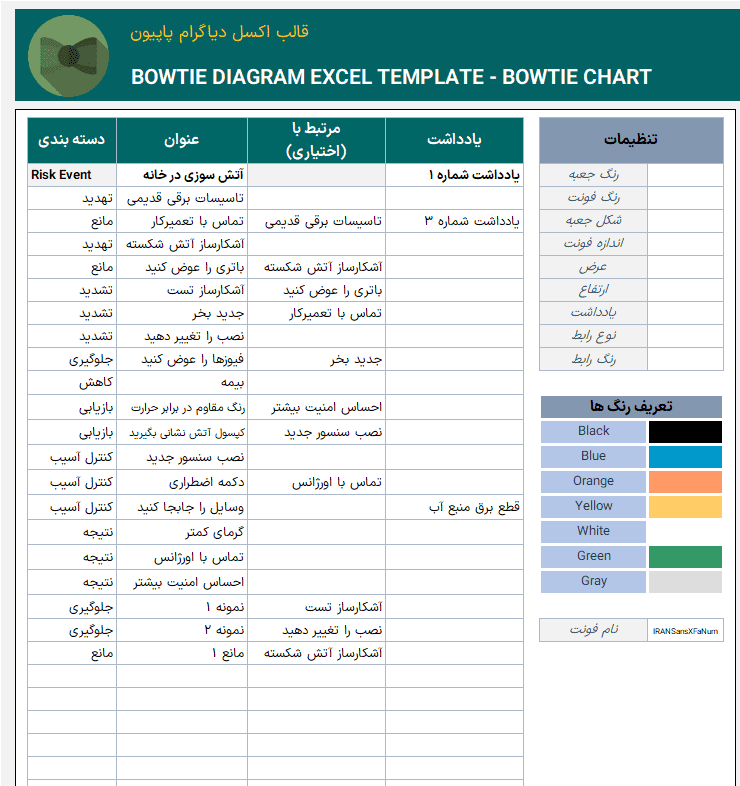

ابتدا باید خطرات را در جدول ورودی قالب اکسل Bowtie Diagram تعریف کنید، سپس تمام اقدامات پیشگیرانه و بازیابی خود را فهرست کنید . برای روشن‌تر شدن، اگر ستون « مربوط به » را خالی بگذارید ، همه اقدامات مستقیماً با « رویداد ریسک » مرتبط خواهند شد . اگر می‌خواهید رابطه خاصی را مشخص کنید، می‌توانید از منوی کشویی گزینه « وابستگی » را انتخاب کنید.

بخش ورودی روش پاپیون

توجه : همه گزینه ها را در لیست کشویی نخواهید دید زیرا رابطه در نمودار پاپیون محدودیت های خود را دارد .

رسم بخش نمودار و تغییر رنگ:

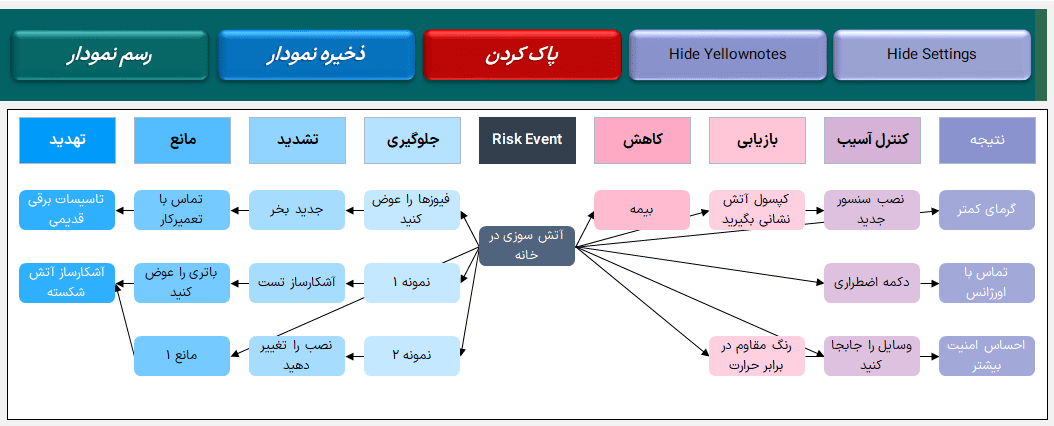

در مرحله دوم، پاپیون پس از پر کردن جدول ورودی با کلیک بر روی دکمه ” Draw Chart ” آماده خواهد شد. علاوه بر این، اگر گزینه های رنگ را خالی بگذارید، نمودار از همان طرح رنگی که سرصفحه های نمودار است پیروی می کند.

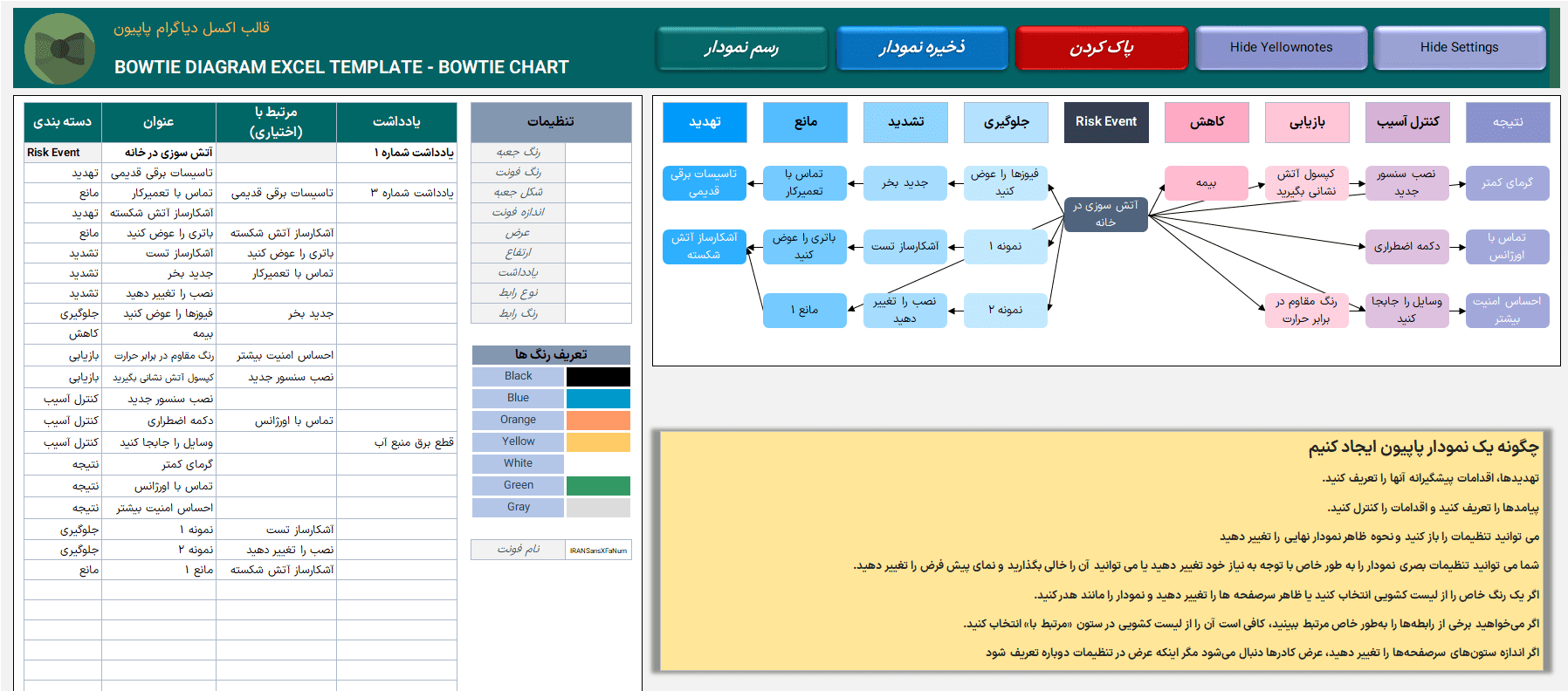

اکسل دیاگرام پاپیون Bowtie Diagram-کل

همچنین می‌توانید رنگ‌ها را در سرصفحه‌های نمودار یا با به‌روزرسانی تنظیمات تغییر دهید. سپس، به سادگی می توانید تمام رنگ های تعریف شده را خودتان تعریف و تغییر دهید .

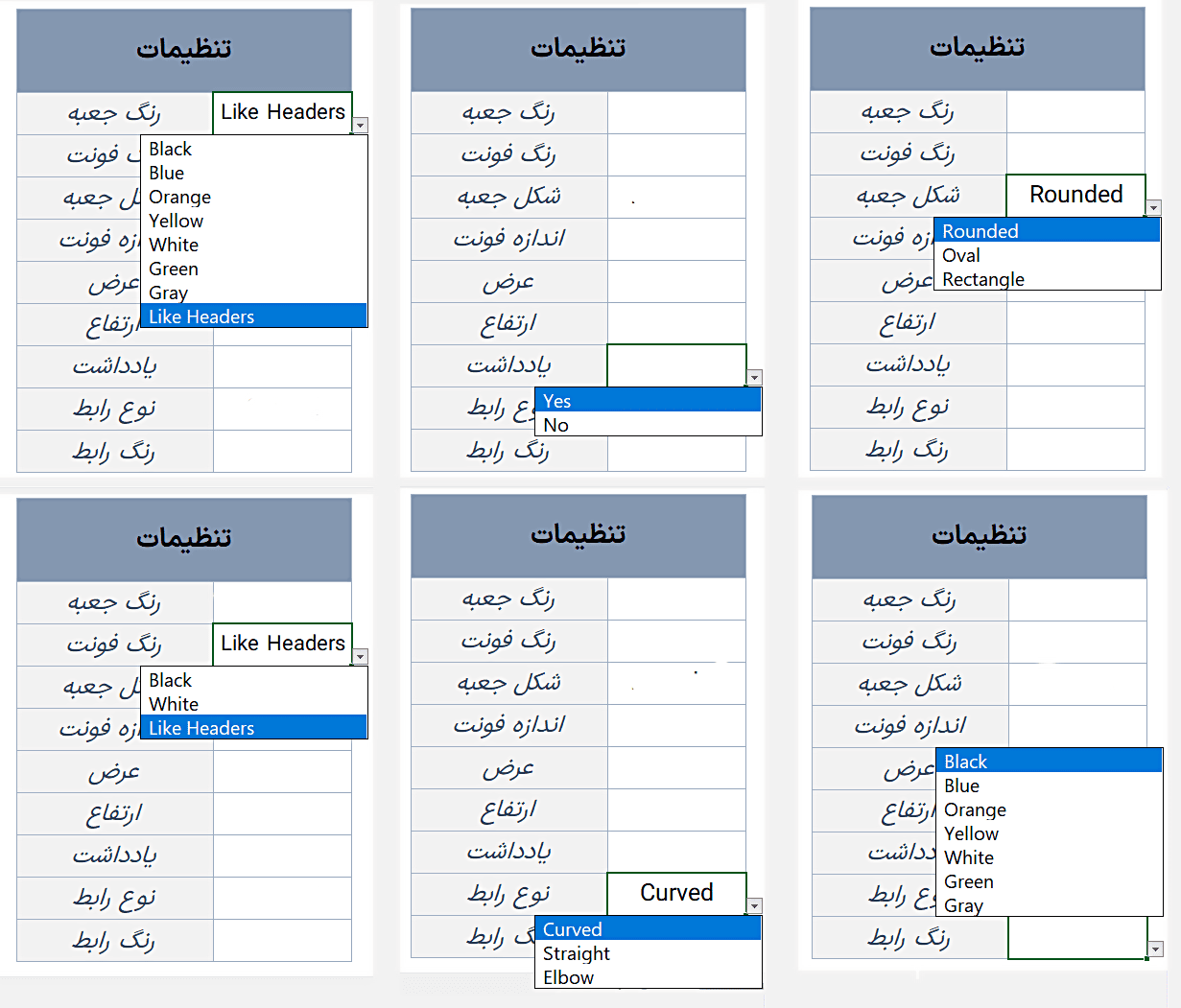

تغییر تنظیمات قالب پاپیون

تغییر تنظیمات قالب پاپیون

قسمت چاپ و ذخیره فایل PDF:

علاوه بر جدول ورودی، قسمت چاپ نمودار قبلاً روی کل الگو تنظیم شده است. برای چاپ یا ذخیره الگوی اکسل Bowtie Diagram، کافیست به مسیر File > Print بروید. با این حال، اگر می‌خواهید فقط نمودار را چاپ کنید، ابتدا روی دکمه Export Chart کلیک کنید و اگر از ویندوز استفاده می‌کنید، ویندوز همه کارها را برای شما انجام می‌دهد.

علاوه بر این، اگر کاربر مک هستید، باید به File بروید و سپس آن را به عنوان PDF ذخیره کنید. اگر روی دکمه تنظیم مجدد ناحیه چاپ کلیک کنید، می توانید روی دکمه کلیک کنید.

پاک کردن بخش داده‌های الگوی Bowtie Diagram Excel:

در نهایت، دکمه پاک کردن به شما این امکان را می دهد که با پاک کردن نمودار قدیمی و جدول ورودی، شروعی تازه داشته باشید. هنگامی که نمودار را ایجاد کردید، سپس می توانید به صورت دستی جعبه ها را جابه جا یا مرتب کنید. با این حال، به یاد داشته باشید که وقتی دوباره بر روی نمودار قرعه کشی کلیک کنید، کادرها به موقعیت اصلی خود باز خواهند گشت.

خلاصه ویژگی های قالب اکسل Bowtie Diagram:

• ابزار تجزیه و تحلیل پاپیون در مایکروسافت اکسل
• گزینه های کشویی برای تغییر تنظیمات بصری
• گزینه “Clear Chart” برای ایجاد نمودارها در یک لوح تمیز
• کاملا قابل تنظیم و آماده برای چاپ
• یادداشت های اطلاعاتی گنجانده شده است
• نمودار آماده برای استفاده
• هم روی مک و هم روی ویندوز کار می کند
• سازگار با اکسل 2010 و نسخه های بعدی
• شامل کد VBA و ماکرو است
